前言

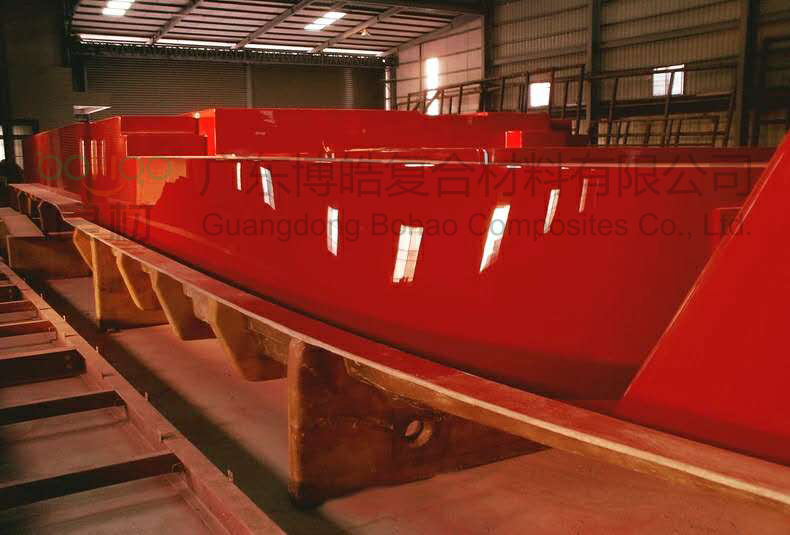

玻璃鋼制品的成型工藝很多，常見的有手糊、噴射、真空導(dǎo)入、熱壓罐、RTM、拉擠、纏繞、模壓等等。不管采用哪種工藝，要做出一件好產(chǎn)品，除了選擇合適的材料外，關(guān)鍵還要有一套好模具。
拉擠、纏繞和模壓的模具一般都是金屬模，因?yàn)槎嗖捎肅NC加工，其精度和穩(wěn)定性相對(duì)比較好。而像手糊、真空導(dǎo)入工藝基本采用的是玻璃鋼模具，通過樹脂加增強(qiáng)材料糊制成型。糊制工藝一般采用手糊，加上樹脂固化過程會(huì)產(chǎn)生收縮，因此其精度和穩(wěn)定性都較差。
因?yàn)?a href="http://m.0566ly.com/index.php/News_index1_parent_3_category_389.html" target="_blank">玻璃鋼模具的成型過程存在較多不確定因素，所以要想做出一套高品質(zhì)的模具，是一件有難度的事。今天來給大家分享一些自己的見解，希望對(duì)你們有所幫助。
相對(duì)而言，不飽和體系的玻璃鋼模具比較常見，所以此次的分享內(nèi)容主要是針對(duì)不飽和樹脂體系。
原模
我們都知道模具是產(chǎn)品之母，那模具之母又是誰？對(duì)玻璃鋼模具稍有常識(shí)的人應(yīng)該知道，原模是模具之母。
原模，很多人又稱為母模、陽模。一般情況下，通過原模來翻制出我們所需的玻璃鋼模具，因此原模的品質(zhì)又決定了模具的品質(zhì)。
要想制作一套高品質(zhì)的玻璃鋼模具，首先要有一套高品質(zhì)的原模。所以我們先從高品質(zhì)原模制作開始。
01 傳統(tǒng)工藝
好的原模材料應(yīng)該具有穩(wěn)定性好、易成型、易修整等特點(diǎn)，早期常用的有木材、石膏、蠟等材料，特別是木材的應(yīng)用比較廣泛。
根據(jù)圖紙用木材把大概的形狀和尺寸搭建出來，并做好加固。然后通過原子灰將整個(gè)型面做出來，在這過程中為保證尺寸的精準(zhǔn)會(huì)進(jìn)行多次修整，直到滿足要求。
用木材來制作原模，原料便宜、易加工和易修整的優(yōu)點(diǎn)顯而易見。但同時(shí)也存在不少缺點(diǎn)，由于木頭容易吸潮，吸潮后會(huì)發(fā)生變形，影響原模尺寸的精準(zhǔn)度。而且這種工藝純靠人工搭建，誤差相對(duì)較大。
是否有更好的工藝來制作原模？
02 新工藝
隨著對(duì)原模品質(zhì)有更高追求，工藝也在不斷進(jìn)步。近幾年來開始流行CNC加工原模。
用木板或泡沫（EPS或PU）搭建出一個(gè)原型，上CNC加工，將原模的形狀加工出來。然后涂覆原子灰或代木泥，再上CNC進(jìn)行加工，將原模的型面加工好。
由于采用了CNC機(jī)械加工，不管是尺寸的精準(zhǔn)度還是穩(wěn)定性，都得到了大幅度地提升，而且提高了效率。
在這里給大家重點(diǎn)分享一下EPS泡沫和代木泥這個(gè)組合。EPS泡沫也就是大家常見的那種包裝用的白色泡沫，相對(duì)來說它的成本更低廉。成本對(duì)于一個(gè)企業(yè)來說，是需要時(shí)刻關(guān)注的一個(gè)點(diǎn)，但一定要學(xué)會(huì)算綜合成本。
03 代木泥
將EPS泡沫塊根據(jù)所需尺寸進(jìn)行拼接，然后用CNC進(jìn)行加工，將原模的形狀加工出來。在這過程中，需要驗(yàn)證尺寸，保證和圖紙一致。
EPS泡沫易加工，但也存在強(qiáng)度不夠的缺點(diǎn)。為了在后續(xù)翻制模具的時(shí)候具有足夠的強(qiáng)度，需要對(duì)泡沫進(jìn)行增強(qiáng)，一般糊制2mm左右的玻璃鋼。常用的不飽和樹脂含有苯乙烯，會(huì)腐蝕EPS泡沫，因此在糊制玻璃鋼之前需要做隔絕處理。當(dāng)然也可以直接選擇不含苯乙烯的不飽和樹脂，相對(duì)成本會(huì)高一些。
加強(qiáng)之后就可以涂覆代木泥了，常見的代木泥按操作方式分兩種，手糊型和噴涂型。
手糊型的代木泥一般為膏狀，粘度較大，立面也不會(huì)流，單次可堆積厚度較厚。但需要手工操作，存在均勻度不好，孔隙率較高的問題。
噴涂型的代木泥可以選用設(shè)備進(jìn)行噴涂，相對(duì)而言其均勻度更好，孔隙率也會(huì)低很多。但需要專門的噴涂場地，環(huán)保要求高。而且單次噴涂的厚度有限，一般需要3-5次施工才能達(dá)到所需的厚度。
代木泥厚度控制在8-12mm，有足夠的加工余量即可。做特殊產(chǎn)品時(shí)，可根據(jù)產(chǎn)品需求，進(jìn)行適當(dāng)調(diào)整。
04 易打磨底膠
用代木泥雕刻出來的原模是否就可以直接翻模了？
答案當(dāng)然是否定的。
雖然代木泥有諸多優(yōu)點(diǎn)，但其表面光潔度有限，無法滿足翻模要求。而且經(jīng)過CNC的加工，表面會(huì)留下刀痕。這時(shí)候我們還需要一些表面處理材料，常用的主要有易打磨底膠和高光面膠。
易打磨底膠，顧名思義就是一種容易打磨的底膠。用于原模表面，為原模提供表面光亮度，滿足翻模需求。
好的易打磨底膠應(yīng)該具有這些特點(diǎn)：容易打磨，孔隙率低，方便操作，固化快，具有一定的光亮度。
要想有光亮度，材料的致密性就要比較好，但越致密的材料，其硬度也會(huì)越高。在傳統(tǒng)工藝中，很多人刮完原子灰之后會(huì)選擇噴膠衣或者底漆進(jìn)行表面處理，但要么偏硬不好打磨，要么打磨出來的表面沒有光亮度。
易打磨底膠在致密與好磨之間，尋找到了一個(gè)比較好的平衡點(diǎn)，因此被廣泛應(yīng)用于原模表面處理。
易打磨底膠的操作比較簡單，在加工好的代木泥表面進(jìn)行噴涂，厚度控制在0.4-0.6mm即可。待其完全固化后，即可進(jìn)行打磨處理，按工藝要求打磨至規(guī)定目數(shù)。
05 高光面膠
上面提到的易打磨底膠雖然是一種比較好的表面處理材料，但畢竟致密性一般，因此無法處理成高光表面。如果要把原模表面處理成A級(jí)表面，還需要一種材料——高光面膠。
高光面膠的主要特點(diǎn)是具有高光特性，可以為原模帶來A級(jí)高光表面，并且可以將這種效果轉(zhuǎn)移到模具，從而減少模具表面的打磨處理。
要想原模具有A級(jí)表面，進(jìn)行完易打磨底膠的處理后，還需噴涂一層高光面膠。（如果要噴高光面膠，前道工序中易打磨底膠的打磨，處理到600目左右即可）
高光面膠的噴涂厚度控制在0.3-0.5mm即可，也可根據(jù)需求進(jìn)行調(diào)整。待其完全固化后，即可進(jìn)行打磨處理。因其致密性較好，相比易打磨底膠，打磨性較差。為了達(dá)到A級(jí)表面效果，高光面膠建議水磨至2000目以上。
06 小結(jié)
如果能按照上面的工序處理到高光面膠這個(gè)步驟，原模的整體效果基本已經(jīng)出來了。
選用好的羊毛盤和拋光膏，對(duì)水磨好的原模進(jìn)行拋光處理，將砂紙痕拋掉，最終可以出來一個(gè)A級(jí)表面的原模。
在整個(gè)工序中，需要注意的細(xì)節(jié)比較多，往往是細(xì)節(jié)決定成敗。在制作的過程中，我們一定要根據(jù)自身的工藝需求，制定出一套標(biāo)準(zhǔn)，嚴(yán)格按照標(biāo)準(zhǔn)來執(zhí)行。
有了好的原模，制作高品質(zhì)玻璃鋼模具的長征路，總算邁出了第一步。在下篇文章中,將為大家分享高品質(zhì)模具的制作理念及具體工序。
在此提出一道思考題：為什么要花大力氣將原模制作成A級(jí)表面效果？可以留言說出你的見解。（文：長弓俠FRP，轉(zhuǎn)載自復(fù)合材料社區(qū)）
--------------
相關(guān)文章推薦：
復(fù)材人應(yīng)該知道，助力火神山的“整體衛(wèi)浴”是什么神器？
新冠肺炎疫情對(duì)材料產(chǎn)業(yè)帶來怎樣的影響和啟示？
玻璃纖維是雷達(dá)天線罩行業(yè)應(yīng)用最廣泛的增強(qiáng)材料
復(fù)材應(yīng)用案例｜史上最大潮汐輪機(jī)建造復(fù)合材料葉片
復(fù)材應(yīng)用案例｜復(fù)合材料甲板減少內(nèi)河船吃水量 減重45%
復(fù)材應(yīng)用案例｜玻璃鋼復(fù)合材料助力新加坡5G智慧城市發(fā)展
復(fù)材應(yīng)用案例｜玻璃纖維型材助力宇通電動(dòng)巴士減重降耗 提高效率
復(fù)材應(yīng)用案例｜福特全順采用玻璃纖維復(fù)合材料縱向板簧比常規(guī)鋼制彈簧減重50％
玻璃鋼真的沒有未來了嗎？？——記錄一位普通玻璃鋼工人師傅的心路歷程
14米長復(fù)合材料旋翼研制成功 國產(chǎn)重型直升機(jī)裝上中國翅膀
新趨勢！碳纖維復(fù)合材料在快遞無人機(jī)領(lǐng)域應(yīng)用發(fā)展?jié)摿薮?/a>
阻燃復(fù)合材料科普丨有了TA，巴黎圣母院也許就不會(huì)被燒毀了！
紀(jì)實(shí)|累并快樂著，小眾實(shí)干派！這里有一群為復(fù)合材料奮斗終生的人！
劍在手，問天下誰是英雄！--FRP漁船制造 真空樹脂導(dǎo)入成型 手糊成型工藝PK?
幾度風(fēng)雨幾度春秋，風(fēng)霜雪雨搏激流——中國漁船玻璃鋼化是必然發(fā)展趨勢！
南部地區(qū)不飽和樹脂生產(chǎn)企業(yè)座談會(huì)在廣東博皓圓滿舉行
打印
